PUITS DU CHANOIS - BÂTIMENT D'EXTRACTION

Le puits du Chanois

Ce plan du bâtiment, issu des archives du Musée nous donne quelques renseignements sur les installations du puits :

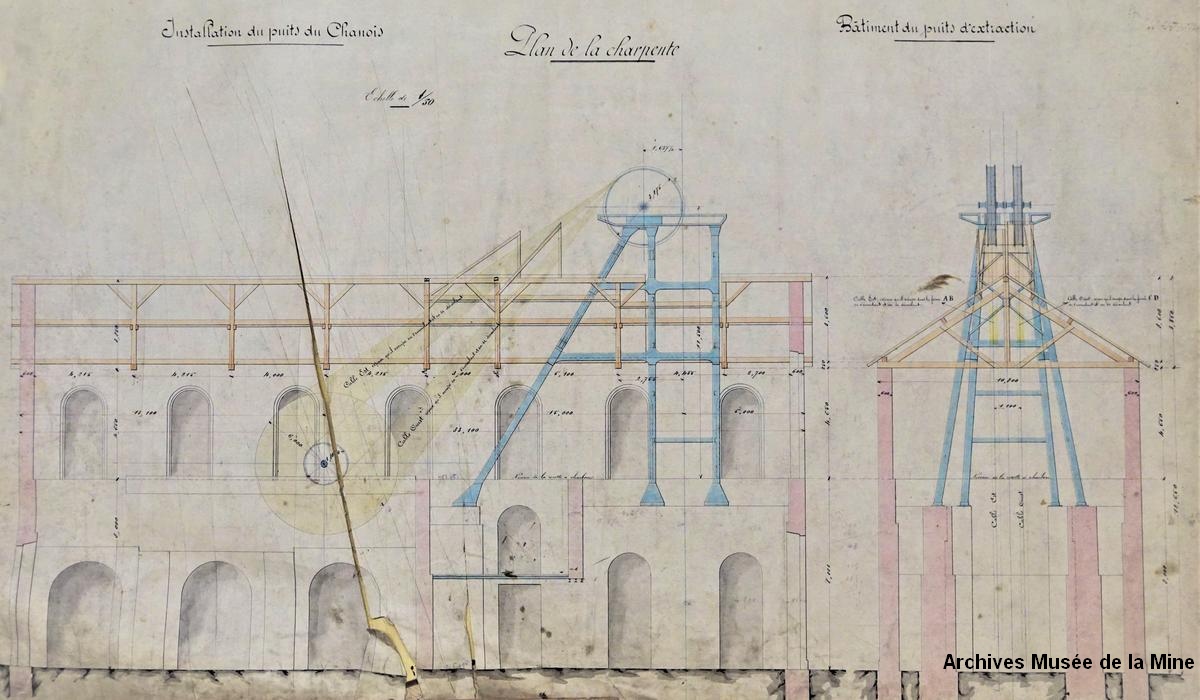

  • l'image 1 est le plan d'ensemble de la charpente et du chevalement métallique: le bâtiment mesure 33 m. de long, 20 m. de haut et 11 m. de large environ.

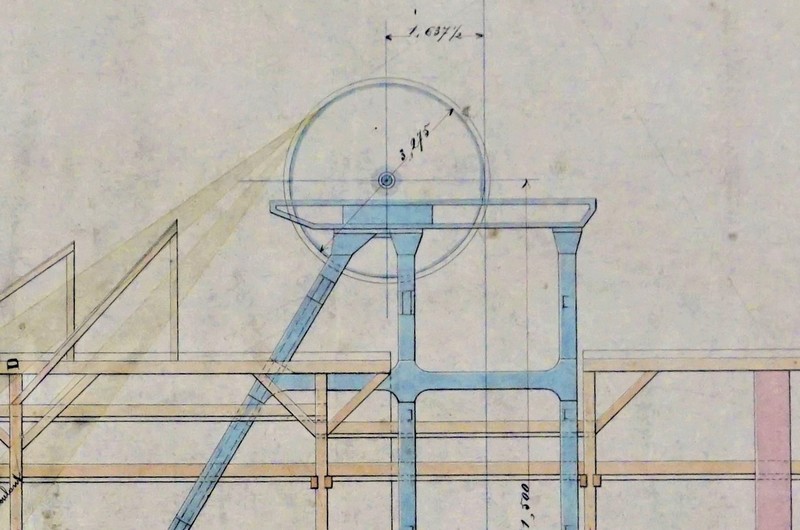

  • l'image 2 nous montre le détail sur la tête du puits ou les molettes ont un diamètre de 3,275 mètres avec une gorge plate, pour recevoir le câble plat en aloès tressé (il a remplacé le chanvre moins résistant).

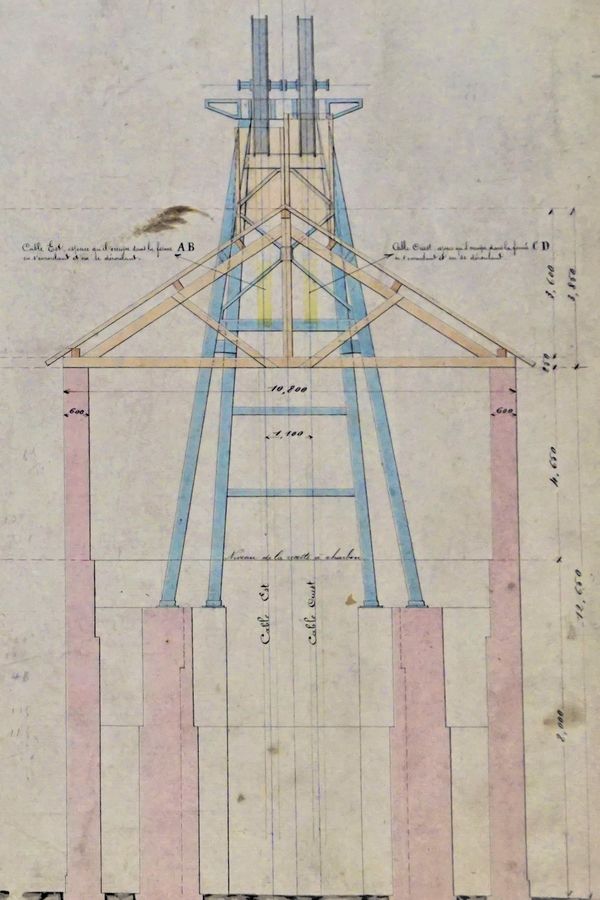

  • l'image 3 nous montre le chevalement métallique en bleu, fixé sur une infrastructure en béton. La tête du puits comporte deux molettes. Un autre détail nous indique que la recette de jour se trouve à 8 mètres au-dessus du sol comme le montrent certaines cartes postales au début des années 1900-1920.

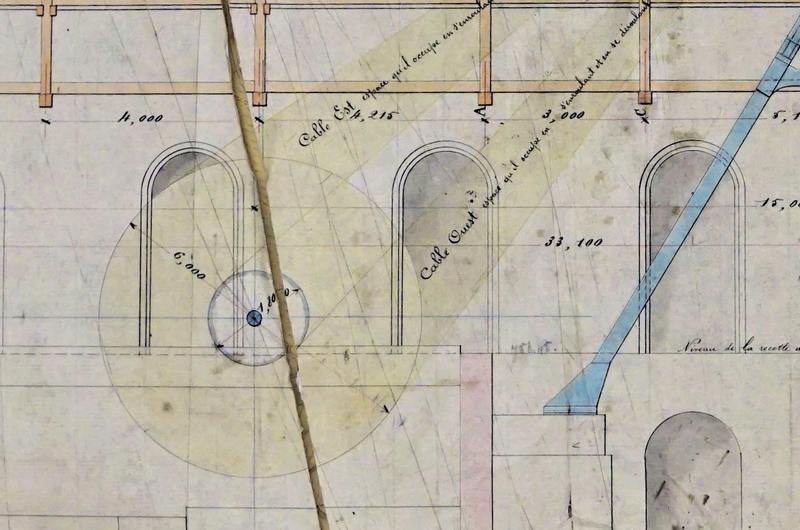

  • l'image 4 donne un détail intéressant sur le diamètre des bobines d'enroulement des câbles plats. Le diamètre extérieur est de 6 mètres et celui de l'intérieur mesure 1,80 mètre. Une cinquantaine de tours de la bobine permettait à la cage d'atteindre le fond du puits (588 m).
Plan charpente La tête du puits Le chevalement métallique Vue sur les bobines
